当前位置:首页   >  产品中心  >  卧式加工中心  >  正T结构  >  HMC50P卧式加工中心 正T结构 双工作台

卧式加工中心 正T结构 双工作台

简要描述:HMC50P卧式加工中心 正T结构 双工作台 大批量自动化产品线加工的。

  • 产品型号:HMC50P
  • 厂商性质:生产厂家
  • 更新时间:2025-08-26
  • 访  问  量:82

详细介绍

HMC50P

正T结构 双工作台

大批量自动化产品线加工的

卧式加工中心 正T结构 双工作台

750/750/750mm

三轴行程


500x500mm

工作台面积


5300rpm

最高转速


32/32/32m/min

快移速度

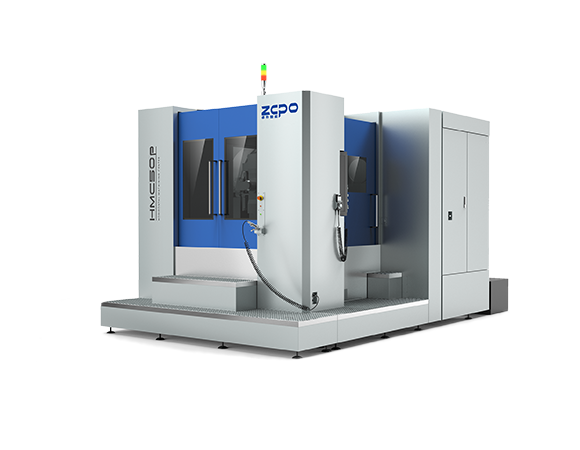

    产品外观
    卧式加工中心 正T结构 双工作台
    产品亮点
    卧式加工中心 正T结构 双工作台

    正T式床身


    刚性优于倒T结构
    整机精度保持性明显提升
    三轴运动部件运动惯量更小
    便于实现高速高精加工


    X轴高低导轨设计


    有效降低立柱中心

    增强加工过程立柱后作力支撑
    提升主轴镗孔质量

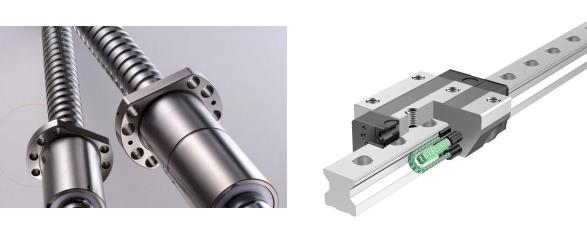

    高精密双螺母滚珠丝杠


    保证重切削
    确保加工精度
    并延长丝杠寿命
    三轴快移:32/32/32m/min


    超高刚性、高精度


    低噪音滚柱型线性滑轨
    保证机床高稳定性
    卧式加工中心 正T结构 双工作台
    卧式加工中心 正T结构 双工作台

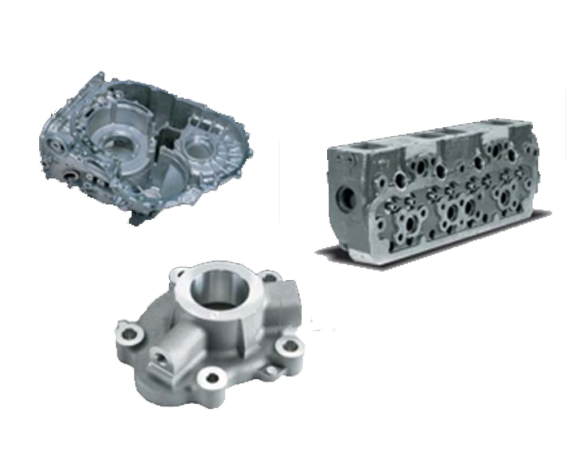

    应用行业


    适用于零件形状比较复杂和
    精度要求高的产品的批量生产
    特别是箱体和复杂结构件的加工
    如汽车、航空航天、船舶和发电等行业
    技术参数

    加工范围

    单位

    • 三轴行程

    • 750/750/750mm

    • 主轴中心线至工作台面距离

    • 100-850mm

    • 工作台中心至主轴端面距离

    • 130-1030mm

    工作台

    单位

    • 工作台面积

    • 500x500mm

    • 台面形式

    • 5-14x100mm

    • 工件回转直径

    • Φ720

    • 工作台最大承载重量

    • 400kg

    主轴

    单位

    • 主轴孔锥度

    • BT50

    • 主轴功率

    • 15/18.5KW

    • 最高转速

    • 5300(皮带)rpm

    进给

    单位

    • 最高进给速度

    • 6000mm/min

    • 快速移动速度

    • 32/32/32m/min

    刀库

    单位

    • 刀库容量

    • 24T

    • 换刀时间

    • 5.5S

    精度

    单位

    • 定位精度

    • 0.01mm

    • 重复定位精度

    • 0.006mm

    • B轴分度精度

    • 10''

    • B轴重复分度精度

    • 2''

    外形尺寸

    单位

    • 机器尺寸

    • 5850*3760*3100mm

    • 机器重量(约)

    • 14000kg
