高稳定性数控车床

简要描述:SHL50B高稳定性数控车床 高能力型 30°阶梯轨床身,高刚性自制伺服刀架,切屑能力强。
产品亮点:
加大跨距与宽度的床鞍设计
中空结构搭配合理筋型,具有高刚性、高稳定性的特点最佳中心对称主轴箱设计,加大的铲刮接触面积,高强度侧压板锁紧,具有高刚性、高热稳定性的。
高刚性伺服刀架:
自研高刚性伺服刀架,保证的加工的稳定性以及刚性,适合大切削以及较硬金属加工。

  • 产品型号:SHL50B
  • 厂商性质:生产厂家
  • 更新时间:2025-08-26
  • 访  问  量:81

详细介绍

SHL50B

高能力型

30°阶梯轨床身,高刚性自制伺服刀架,切屑能力强

高稳定性数控车床

Φ520mm

床身上最大回转直径


500mm

最大切削长度


Φ360mm

最大切削直径


A2-6

主轴端部型式

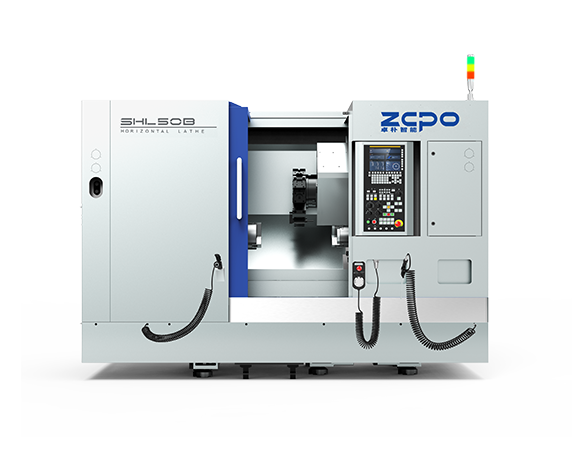

    产品外观
    高稳定性数控车床
    产品亮点
    高稳定性数控车床

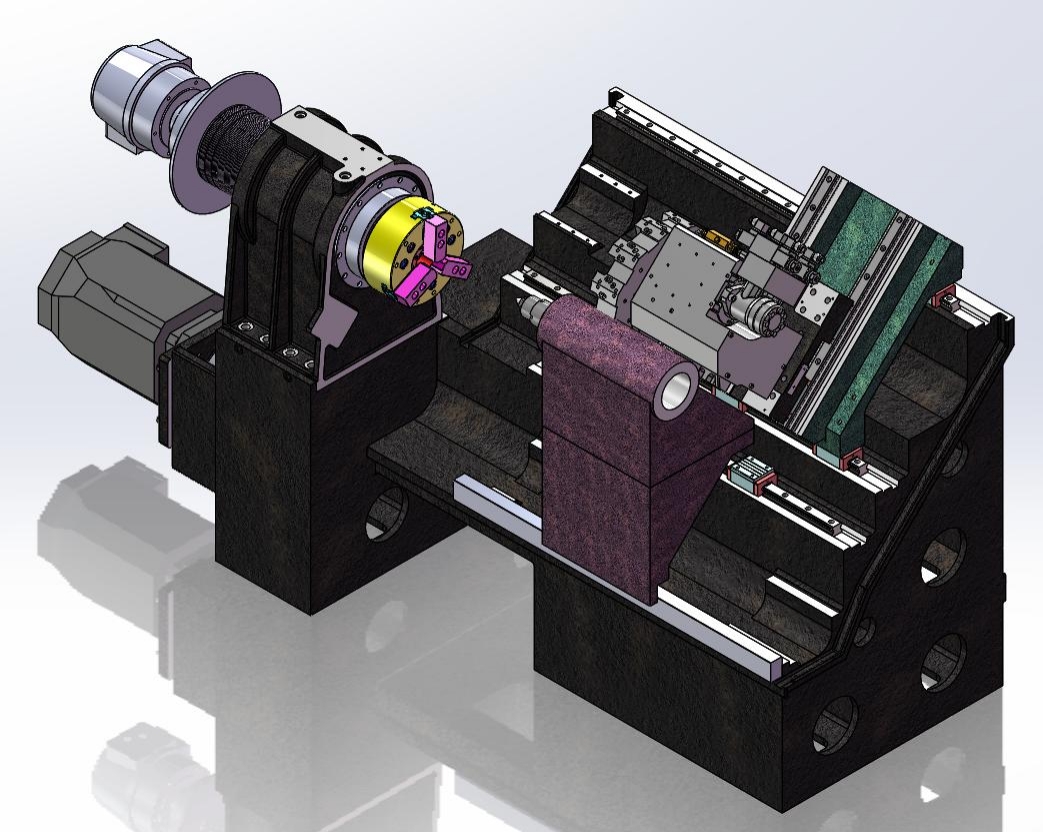

    加大跨距与宽度的床鞍设计


    中空结构搭配合理筋型,具有高刚性、高稳定性的特点中心对称主轴箱设计,加大的铲刮接触面积,高强度侧压板锁紧,具有高刚性、高热稳定性的

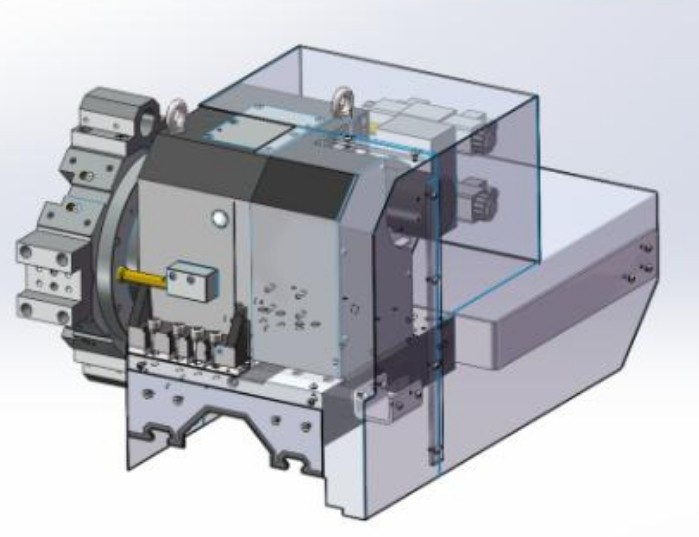

    高刚性伺服刀架:


    自研高刚性伺服刀架,保证的加工的稳定性以及刚性,适合大切削以及较硬金属加工
    高稳定性数控车床
    高稳定性数控车床

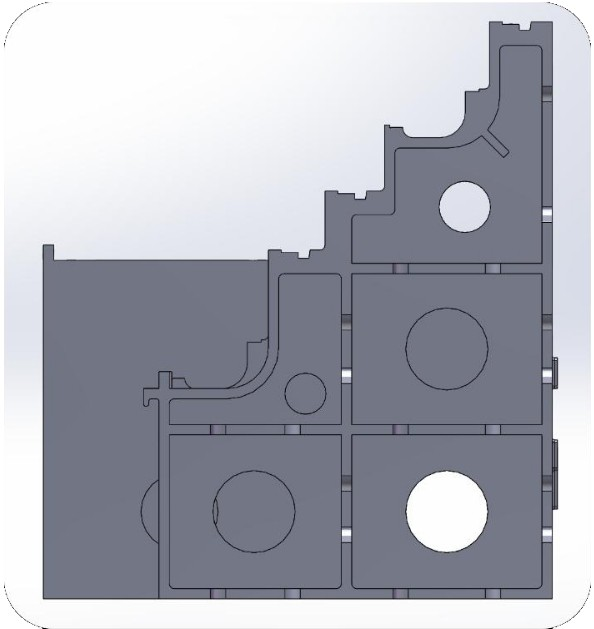

    水平阶梯式导轨床身设计,


    为车床提供可靠基础,具有高刚性、高精度、高稳定性的特点、可选配静压导轨(配油冷机)
    技术参数

    加工范围

    单位

    • 床身上最大回转直径

    • Φ520mm

    • 最大切削长度

    • 500mm

    • 最大切削直径

    • Φ360mm

    • 滑板上回转直径

    • Φ360mm

    • X/Z轴行程

    • 200/550mm

    主轴

    单位

    • 主轴端部形式及代号

    • A2-6

    • 最大通过棒料直径

    • Φ50mm

    • 主轴转速范围

    • 50-4500mm

    • 电机功率

    • 11/15mm

    进给

    单位

    • 快速移动速度

    • 30/30m/min

    尾座

    单位

    • 尾座主轴锥孔锥度

    • 5# T

    刀架

    单位

    • 标准刀架形式

    • 12(伺服)T

    • 刀盘可否就近选刀

    外形尺寸

    单位

    • 机器尺寸

    • 2502*1723*1753mm

    • 机器重量(约)

    • 3800kg
