XK5042数控升降台铣床

简要描述:XK5042数控升降台铣床产品亮点:
结构刚性+精确稳定性
本机床为数控立式升降台铣床,具有较高结构刚性和精确稳定性。配置高性能数控系统,能实现纵横垂三个方向三个坐标联动进给。机床的功能齐全,自动化程度高,操作简便,性能可靠。

  • 产品型号:
  • 厂商性质:生产厂家
  • 更新时间:2025-12-27
  • 访  问  量:229

详细介绍

XK5042

数控升降台铣床

XK5042数控升降台铣床

1100/400/375mm

三轴行程



320×1800mm

工作台面积



1500rpm

最高转速



4000/3000/2000mm/min

快移速度

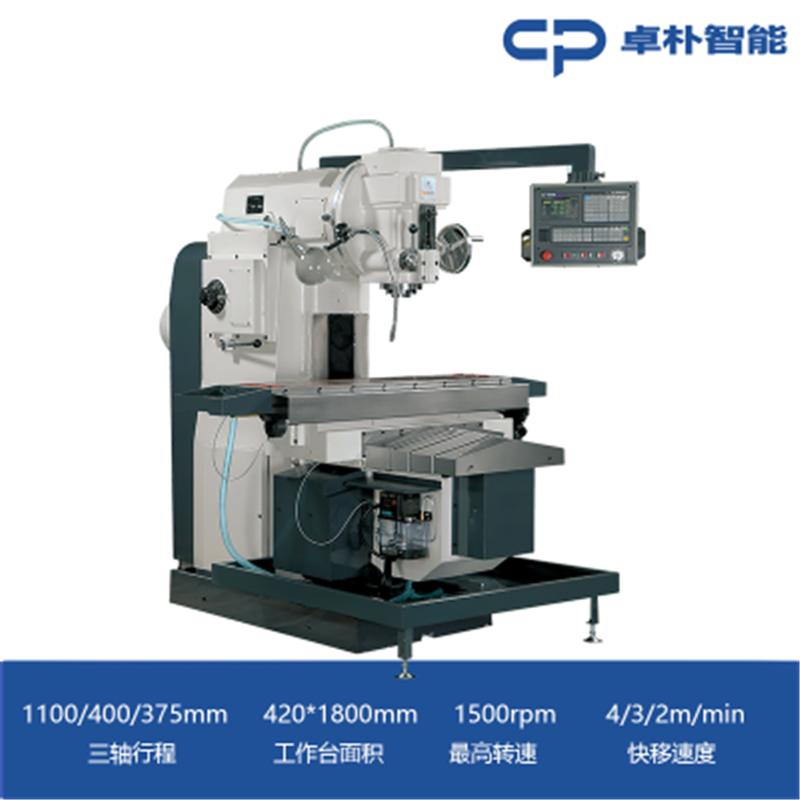

产品外观
XK5042数控升降台铣床
产品亮点

结构刚性+精确稳定性


本机床为数控立式升降台铣床,具有较高结构刚性和精确稳定性。配置高性能数控系统,能实现纵横垂三个方向三个坐标联动进给。机床的功能齐全,自动化程度高,操作简便,性能可靠。

高刚性和稳定性机械结构


主轴是由功率 11kW、转速为 975rpm、YE2-160L-6-B5 型的全封闭式法兰盘式电动机,经过弹性联轴器和变速机构的齿轮传动链来传动的。利用主轴变速操纵机构,可使主轴获得 18 级不同的转速,其范围为 30~1500 rpm。
各个坐标轴传动采用高精度滚珠丝杠,纵向由电机直接驱动,横向及垂向经同步带传动,精度高。
三个方向导轨副均有淬火、贴塑配置,精度保持性高,寿命长。
XK5042数控升降台铣床
XK5042数控升降台铣床

广泛的加工应用


本机床适用于加工各种形状复杂、精度要求较高零件的单件及批量生产,如凸轮、样板、靠模、弧形槽等。广泛适用于机械加工各行业。在配合万能分度头、圆工作台等铣床附件亦可扩大机床使用范围。
技术参数

加工范围

单位

  • 三轴行程

  • 1100/400/375 mm

  • 主轴轴向最大移动距离

  • 85 mm

  • 主轴端面至工作台面距离

  • 100-475 mm

  • 床身垂直导轨至主轴中心线的距离

  • 520 mm

  • 床身垂直导轨至工作台中心距离

  • 350-750 mm

工作台

单位

  • 工作台面积

  • 420x1800mm

  • T型槽

  • 3-18*100mm

  • 工作台最大承载重量

  • 750kg

主轴

单位

  • 主轴孔锥度

  • 7:24 No.50

  • 主轴功率

  • 11KW

  • 最高转速

  • 1500(立铣头)rpm

进给

单位

  • 最高进给速度

  • 2000mm/min

  • 快速移动速度

  • 4000/3000/2000mm/min

精度

单位

  • 定位精度

  • 0.025mm

  • 重复定位精度

  • 0.015mm

外形尺寸

单位

  • 机器尺寸

  • 2500*2600*2300mm

  • 机器重量(约)

  • 5100kg
