当前位置:首页   >  产品中心  >  升降台铣床  >  数控升降台铣床  >  XK5032数控升降台铣床

数控升降台铣床

简要描述:XK5032数控升降台铣床产品亮点:
结构刚性+精确稳定性
本机床为数控立式升降台铣床,具有较高结构刚性和精确稳定性。配置高性能数控系统,能实现纵横垂三个方向三个坐标联动进给。机床的功能齐全,自动化程度高,操作简便,性能可靠。
广泛的加工应用
本机床适用于加工各种形状复杂、精度要求较高零件的单件及批量生产,如凸轮、样板、靠模、弧形槽等。广泛适用于机械加工各行业。在配合万能分度头、圆工作台等

  • 产品型号:XK5032
  • 厂商性质:生产厂家
  • 更新时间:2025-08-26
  • 访  问  量:99

详细介绍

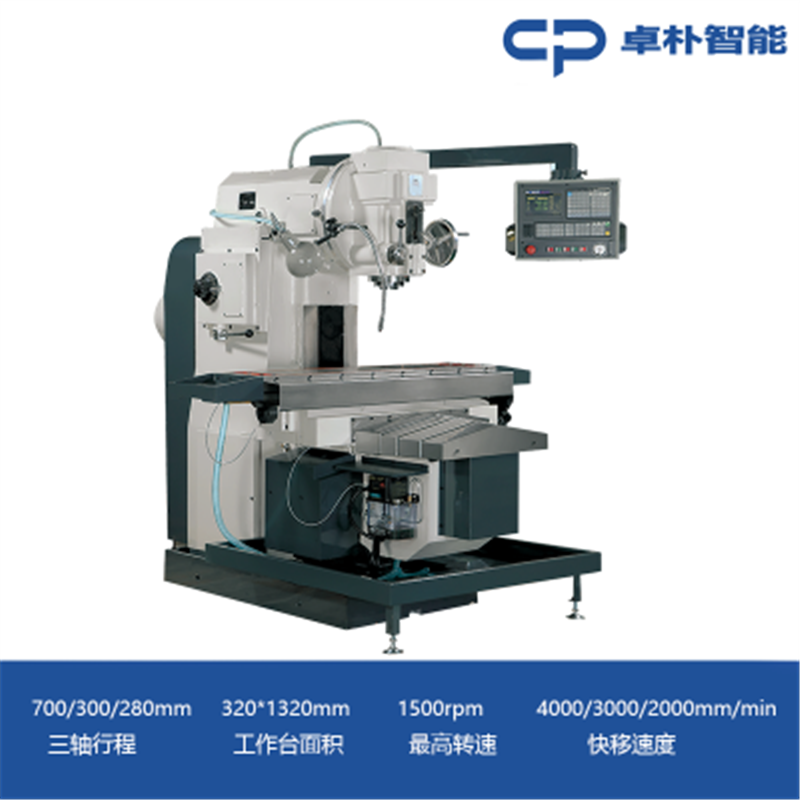

XK5032

数控升降台铣床

数控升降台铣床

700/300/280mm

三轴行程


320×1320mm

工作台面积


1500rpm

最高转速


4000/3000/2000mm/min

快移速度

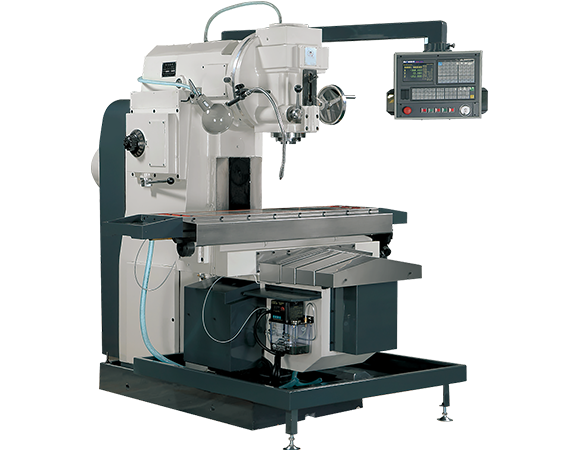

    产品外观
    数控升降台铣床
    产品亮点
    数控升降台铣床

    结构刚性+精确稳定性


    本机床为数控立式升降台铣床,具有较高结构刚性和精确稳定性。配置高性能数控系统,能实现纵横垂三个方向三个坐标联动进给。机床的功能齐全,自动化程度高,操作简便,性能可靠。

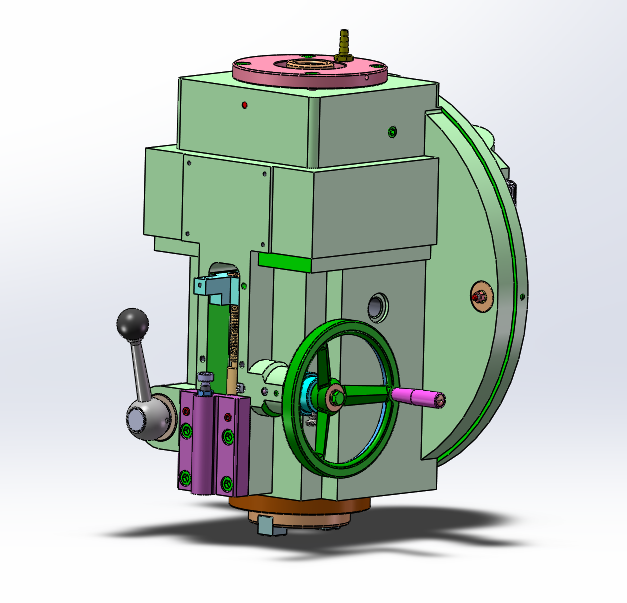

    高刚性和稳定性机械结构


    主轴是由功率7.5kW、转速为975rpm、YE2-160M-6-B5型的全封闭式法兰盘式电动机,经过弹性联轴器和变速机构的齿轮传动链来传动的。利用主轴变速操纵机构,可使主轴获得18级不同的转速,其范围为30~1500rpm。
    各个坐标轴传动采用高精度滚珠丝杠,纵向由电机直接驱动,横向及垂向经同步带传动,精度高。

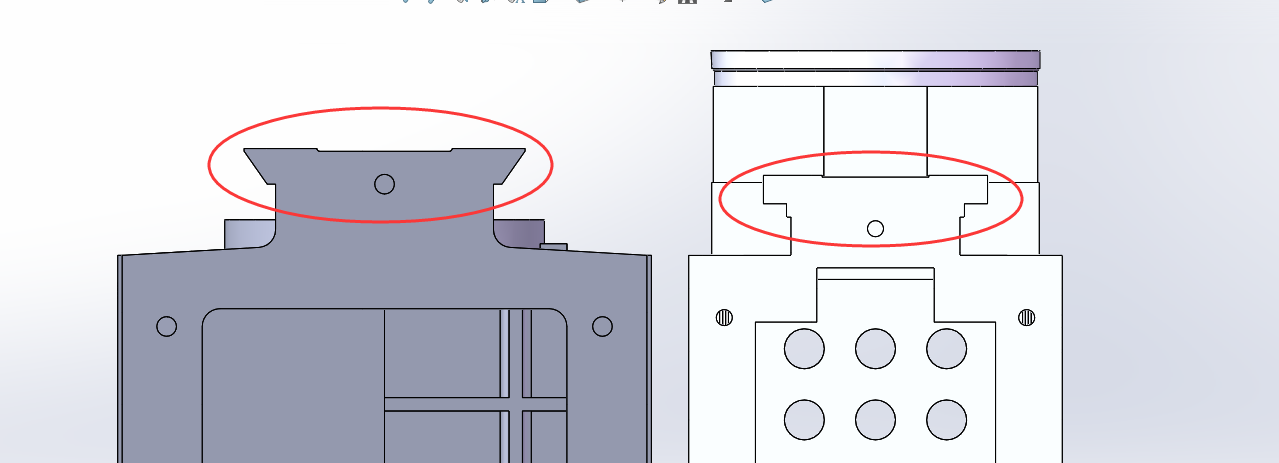

    三个方向导轨副均有淬火、贴塑配置,精度保持性高,寿命长。
    数控升降台铣床
    数控升降台铣床

    广泛的加工应用


    本机床适用于加工各种形状复杂、精度要求较高零件的单件及批量生产,如凸轮、样板、靠模、弧形槽等。广泛适用于机械加工各行业。在配合万能分度头、圆工作台等铣床附件亦可扩大机床使用范围。
    技术参数

    加工范围

    单位

    • 三轴行程

    • 700/300/280 mm

    • 主轴轴向最大移动距离

    • N/M

    • 主轴端面至工作台面距离

    • 100-380 mm

    • 床身垂直导轨至主轴中心线的距离

    • 380 mm

    • 床身垂直导轨至工作台中心距离

    • 285-585 mm

    工作台

    单位

    • 工作台面积

    • 320x1320mm

    • T型槽

    • 3-18*100mm

    • 工作台最大承载重量

    • 500kg

    主轴

    单位

    • 主轴孔锥度

    • 7:24 No.50

    • 主轴功率

    • 7.5KW

    • 最高转速

    • 1500(立铣头)rpm

    进给

    单位

    • 最高进给速度

    • 2000mm/min

    • 快速移动速度

    • 4000/3000/2000mm/min

    精度

    单位

    • 定位精度

    • 0.025mm

    • 重复定位精度

    • 0.015mm

    外形尺寸

    单位

    • 机器尺寸

    • 2245*1780*2096mm

    • 机器重量(约)

    • 3300kg
